ＰＥＭマイクロファスナー
 |
クリンチングファスナー業界TOPの米国PennEngineering社より待望のマイクロファスナーシリーズが新登場！ 第一弾はマイクロセルフクリンチングピン！今日、コンパクトな 電子機器の組み立てに最適なマイクロセルフクリンチングピン！ 携帯電話、ハードディスク、各種弱電機器向に対応。 ■ファスナー材質はA286 ■高耐食性能 ■RoHs対応品 ■最大使用母材硬度はHRB92 |
マイクロセルフクリンチングピン
 |
■最小径：1mm ■最短全長：2mm ■最小板厚対応：0.5mm ■最大使用母材硬度：HRB92 ■材質：スチール、ステンレス、アルミの３種 |

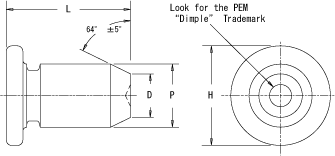

サイズ表
 |
||||||||||||||
| 単位：mm | ||||||||||||||
| 直径 ±0.038 | 型番 | 直径コード | 全長 ±0.15 | 最小板厚 | 下穴径 ＋0.025 | D ±0.1 | H ±0.25 | *D | ||||||
| 1 | MPP | 1 | 2,3,4,5 | 0.5 | 1.05 | 0.7 | 1.6 | 2.05 | ||||||
| 1.5 | 1.5 | 3,4,5,6,8 | 1.55 | 1.03 | 2.24 | 2.6 | ||||||||
| 2 | 2 | 4,5,6,8,10 | 2.05 | 1.36 | 3.02 | 4.4 | ||||||||
| *Dは取付穴中心から板端までの最短距離です。 | ||||||||||||||
取付方法
１）母材の下穴及びアンビルにＰＥＭセルフクリンチングマイクロピンを挿入する。
２）プレス機で圧入する
３）ＰＥＭセルフクリンチングマイクロピンが母材と水平である事を確認する。
２）プレス機で圧入する
３）ＰＥＭセルフクリンチングマイクロピンが母材と水平である事を確認する。
 |
||||||||||
| 単位：mm | ||||||||||
| ≪取付強度≫ | ||||||||||
| 型番 | ピン直径 コード | アンビル寸法 C±0.02 | 母材材質 HRB88 | 圧入力 （kN） | 押抜力 （N） | |||||
| MPP | 1 | 1.07 | SUS304 | 10 | 320 | |||||
| 1.5 | 1.57 | 12 | 760 | |||||||
| 2 | 2.07 | 18 | 860 | |||||||
